6eme - Moyens de transport
Fonctions techniques et solutions techniques
Le travail à faire
En groupe vous allez établir un dossier complet sur le fonctionnement de la trottinette. Pour celà il vous faudra une feuille double (une par élève) et les images à imprimer puis à coller au fur et à mesure sur votre feuille.
A la fin de la séance, une seule feuille sera relevée de façon aléatoire. Inutile d'indiquer que la présentation et la propreté du travail seront prises en compte pour la note. Les composants de la trottinette
A partir du fichier 3D réalise la nomenclature de la trottinette.
Le fichier est à ouvrir avec le logiciel Edrawings.
Les principales fonctions techniques
Cite les 4 principales fonctions techniques de la trottinette.
La fonction technique : Se diriger
Comment diriger la trottinette ?
Manipule et observe la trottinette.
Colorie ou entoure en bleu les éléments permettant l'orientation du mouvement et explique le fonctionnement avec tes mots. Complète le tableau des liaisons et termine en schématisant la solution technique par les liaisons entre les éléments. Utilise la fiche d'aide sur les liaisons à droite ainsi que l'exemple pour éviter les difficultés.
La fonction technique : Freiner
Comment arrêter la trottinette ?
Manipule et observe la trottinette puis complète la nomenclature.
Colorie ou entoure en rouge les éléments permettant le freinage. Dessine la position des éléments en position freinage.
Complète le tableau des liaisons et termine en schématisant la solution technique par les liaisons entre les éléments. Utilise la fiche d'aide sur les liaisons à droite ainsi que l'exemple pour éviter les difficultés. Indique les autres solutions techniques qui auraient pu être choisies. Pour cela, aide toi de cette animation (source : TechnoArgia.free.fr).
La fonction technique : Mettre en mouvement

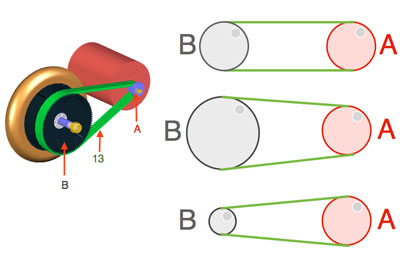

Comment mettre en rotation de la roue arrière ?
Manipule et observe la trottinette puis complète la nomenclature.
Colorie ou entoure en vert les éléments qui permettent la rotation de la roue arrière. Indique à l'aide de flèches, le mouvement des différents éléments qui permettent la rotation de la roue arrière. Explique le fonctionnement avec tes mots. Indique les autres solutions techniques qui auraient pu être choisies. Pour cela, aide toi de cette animation (source : TechnoArgia.free.fr).
Pour quelle raison, les 2 poulies n'ont pas la même taille ?
Explique avec tes mots, n'hésite pas à faire des croquis !
N'hésite pas non plus, à faire des tests réels à l'aide des maquettes.
Présentation des fonctions techniques et des solutions techniques possibles
A l'aide de l'exemple du voilier, refais un schéma présentant la fonction d'usage et les fonctions techniques ainsi que toutes les solutions techniques qui auraient pu être retenues.
|
