Qui n'a jamais révé de ne plus mettre de pièce dans une borne arcade de café ? Qui n'a jamais cherché comment faire pour ne pas payer ... hein ?
Les bornes arcades se faisant de plus en plus veille, on en trouve sans problème sur E-bay ou sur Le bon coin. Seul souci, elles coûtent horriblement cher (env. 500€) car totalement d'origine, avec seulement 1 ou 2 jeux sur carte Java. Et chaque jeux supplémentaire vous coûtera 70€ environ et encore si vous le trouvez ...
Donc, inutile de parti sur cette idée !

Il existe un émulateur de borne arcade (sur PC comme sur Mac) nommé : Mame32 qui fonctionne terriblement bien et donc les jeux sont trés facilement téléchargable et en plus c'est "presque" légal. Sachant que les jeux n'étaient pas très évolué coté graphisme, leurs poids dépasse rarement les 4Mo. Leurs téléchargements est donc quasi instantané.

La solution la plus simple pour avoir sa borne arcade avec un maximum de jeux : trouvé un meuble d'origine de borne et instaler un vieux pc dedans (genre P3 ou P4 à 1,7GHz) et instaler le logiciel Mame32 avec tout les jeux que vous désirez.

Pour ma part, j'ai téléphoné à un revendeur / réparateur / gérant de machines de café pour lui demander si par hazard il avait uniquement le meuble de la borne.
Le lendemain la borne était cher moi, contre 130€

Réalisation : M. Pujades
Année : 2010

La borne est à l'origine équipé d'un tube Tv, de boutons (3 + 1 par joueur) et d'un ou 2 joystick. Foncement il faut adapter tout cela à l'ordinateur qui va être inclu dans la borne.

Pour l'écran, c'est simple soit vous adaptez une carte vidéo qui va bien, soit on "dégage" le tube Tv et on le remplace par un écran d'ordinateur ... Pour ma part, suite à une rapide recherche sur le site "le bon coin", j'ai opté pour un écran 19" plat d'occaz à 60€ (nous sommes en 2009, oui, c'est une bonne affaire). Inutile de prendre un 22" de toute façon les jeux sont le plus souvent dans une résolution de 640 px * ...px.

Pour les boutons et joysticks aucun soucis, l'émulateur prend en charge le paramétrage des touches. Il suffit donc d'adapter un clavier (environ 5€) au panel de bouton. Ce qui est je pense le plus gros travail ...

Pour commencer un coup de chiffon et d'aspirateur, quelque coup de fer à souder pour enlever les fils qui reste, quelques coups de tourne-vis pour enlever les morceaux de bois qui gênes et nous voila avec la borne prête pour une nouvelle vie.

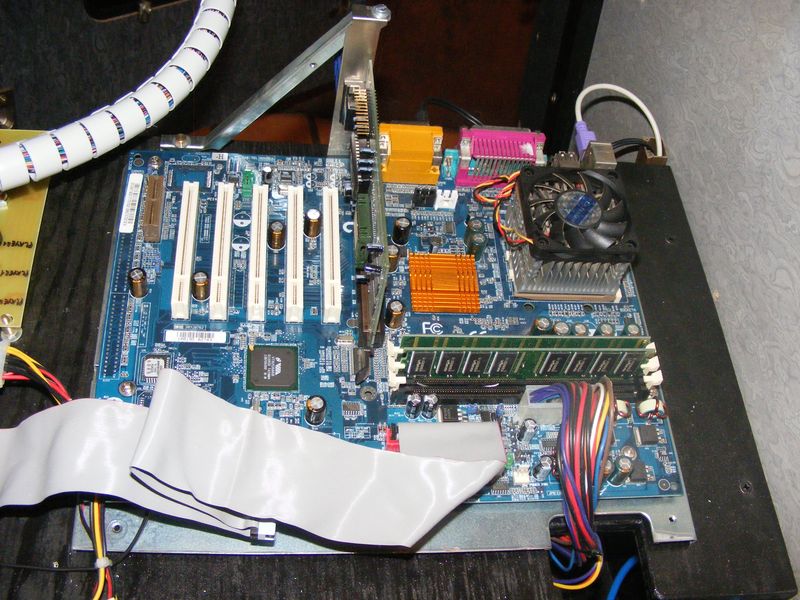

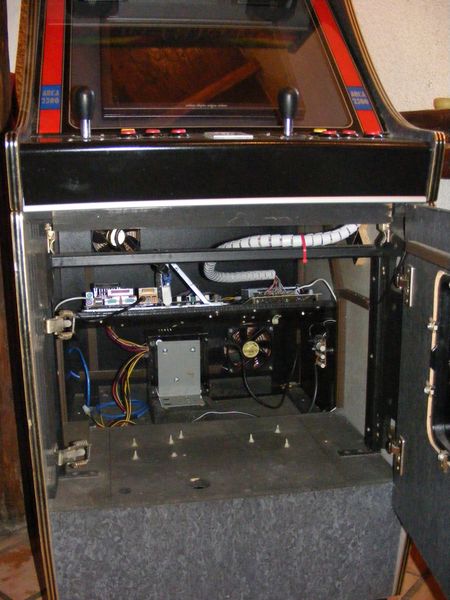

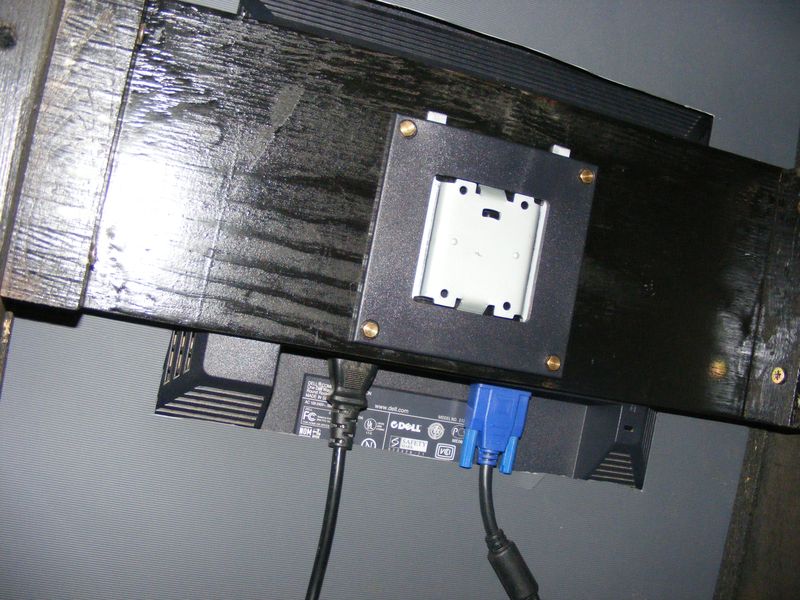

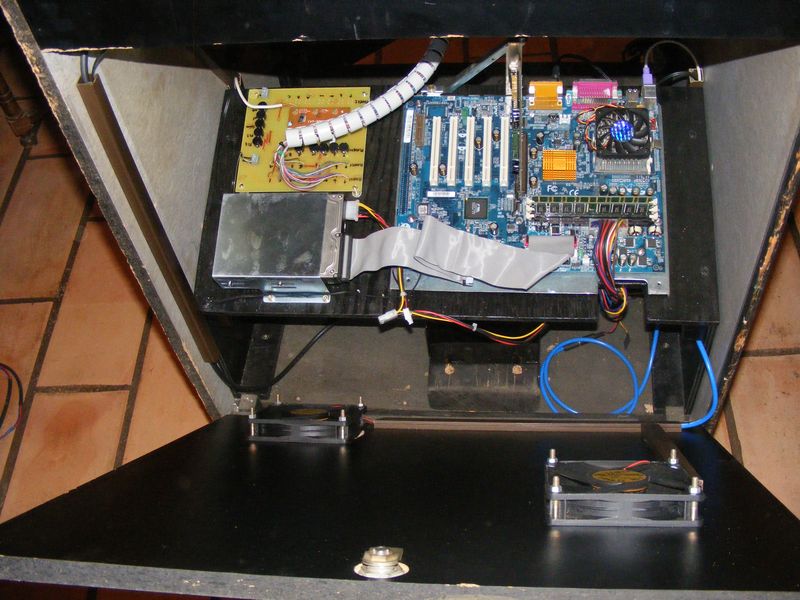

La suite consiste par créer les supports qui servirons à accueillir les pièces principales de l'ordinateur (carte mère, carte vidéo, alimentation et disque dur) et le support du nouveau écran (j'ai eu de la change, il est noir).
C'est le gros du travail !

Quelques plaques de contre plaqué (poubelle de Castorama ... chut ...) repeinte en noir pour rester dans le ton, quelques vis, ... et le tour et joué.

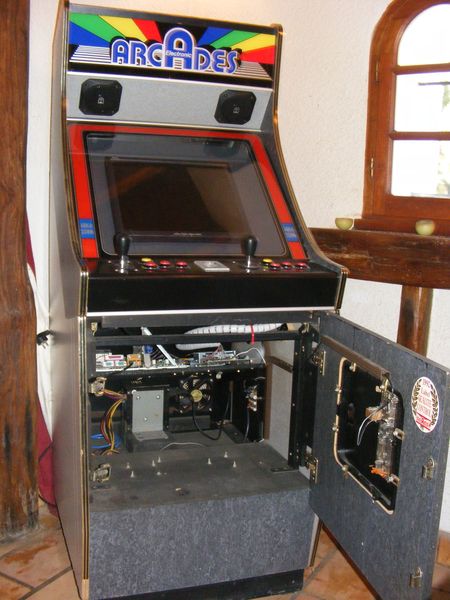

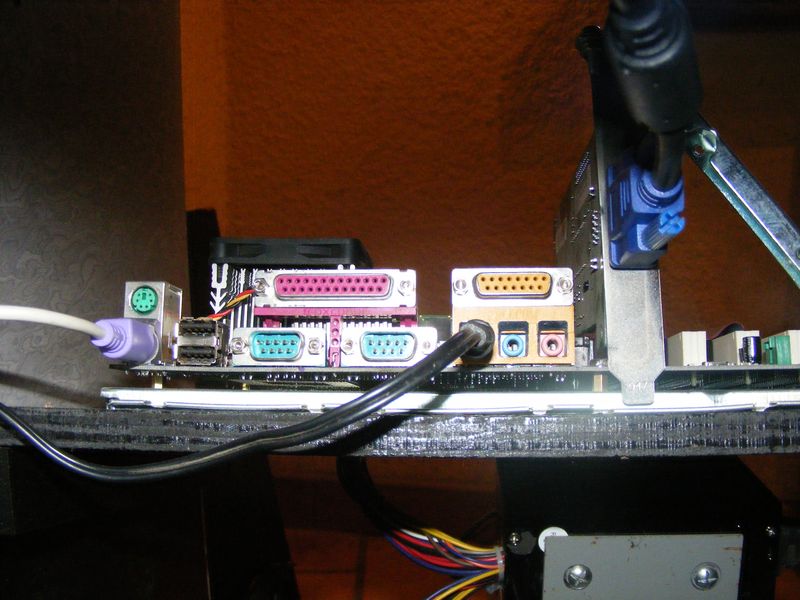

Pour les supports électriques j'ai carrement découpé proprement un vieux boitier d'ordinateur. Vous remarquerez que les connections : PS2 (clavier, souris) et USB sont accessible depuis l'avant de la borne.
Hors de question de déplacer la borne pour aller derrière afin de rajouter un jeu via une clé USB ou autre disque dur !

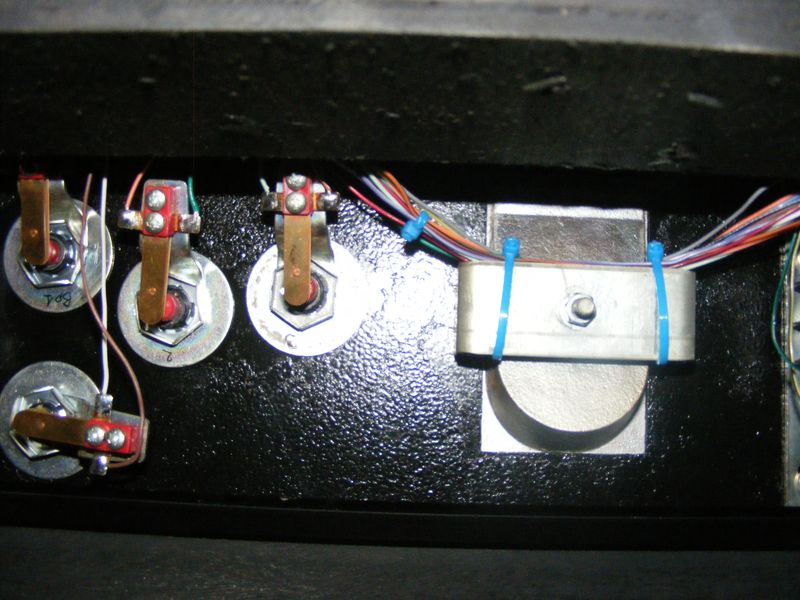

Pour la partie mécanique des boutons, une fois démonté, je les est laissé tramper toute une nuit dans de l'eau savonneuse (ils sont en plastique, aucun risque d'oxidation)

Du WD30 (nettoyant mécanique) pour les joysticks, et ils ressortent comme neuf.

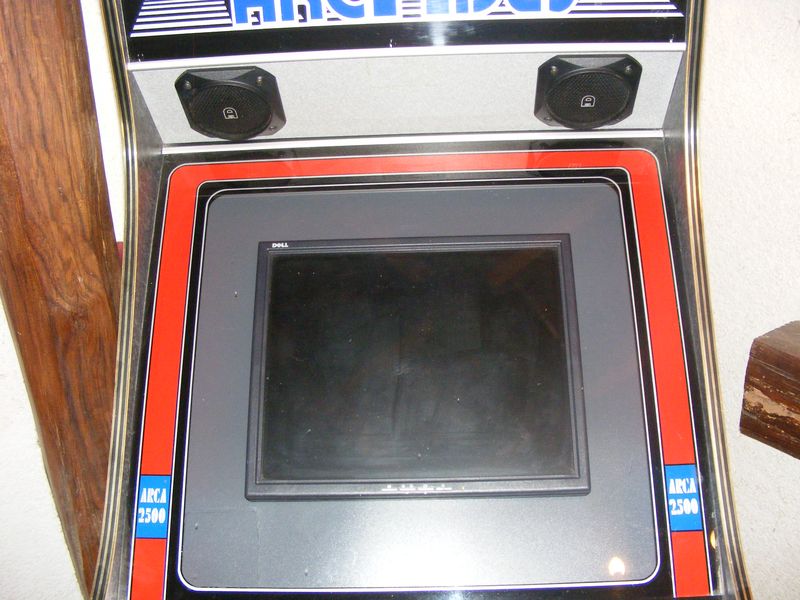

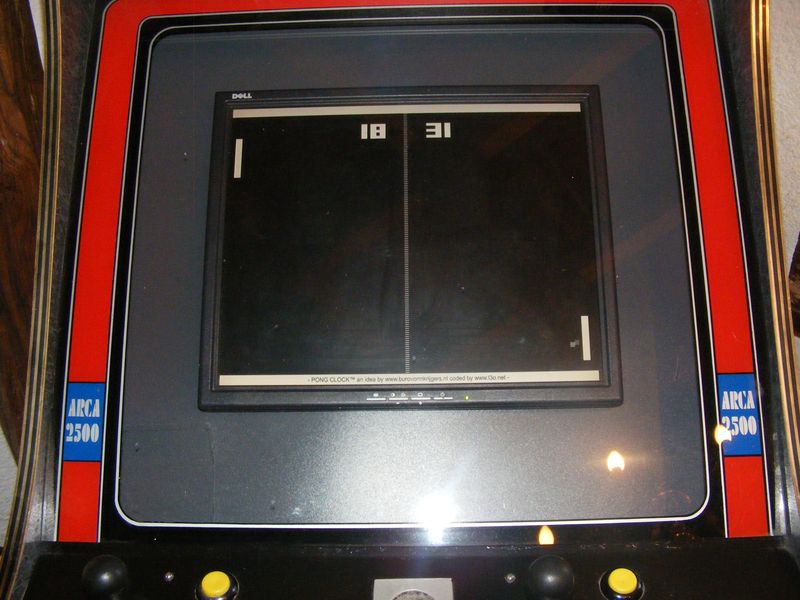

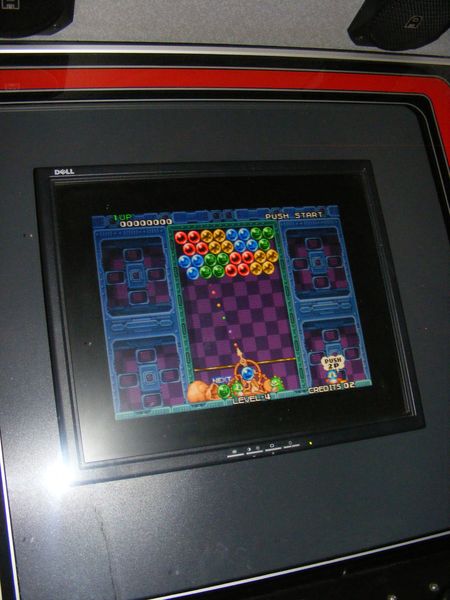

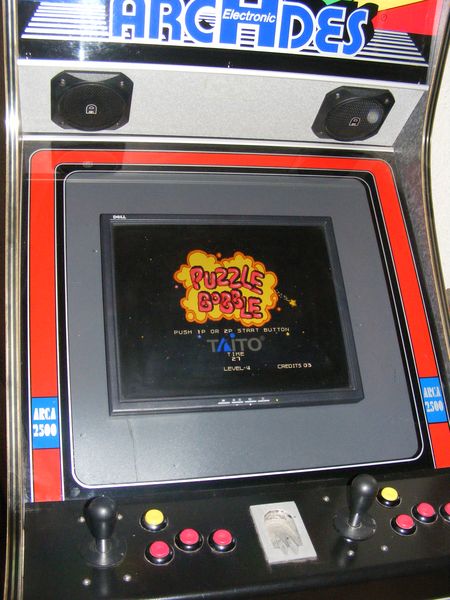

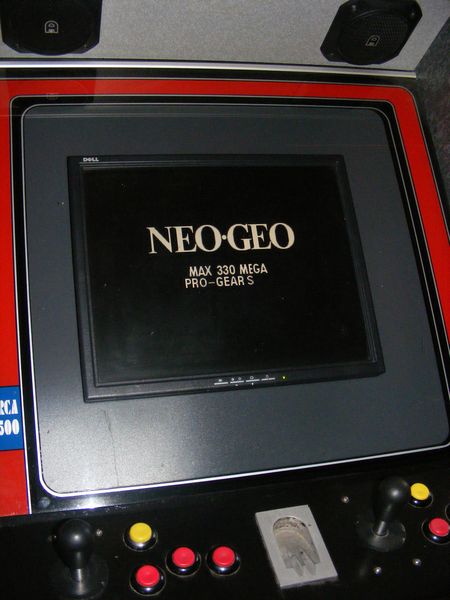

Pour le contour de l'écran, j'ai opter pour une solution simple qui consiste en une plaque de plastique en polypropylène (de 2mm d'épaisseur) que j'ai découpé aux dimentions de la vitre et évidée au centre de la taille de l'écran (enfin légèrement plus petit histoire de faire propre).
Environ 7€ la plaque.

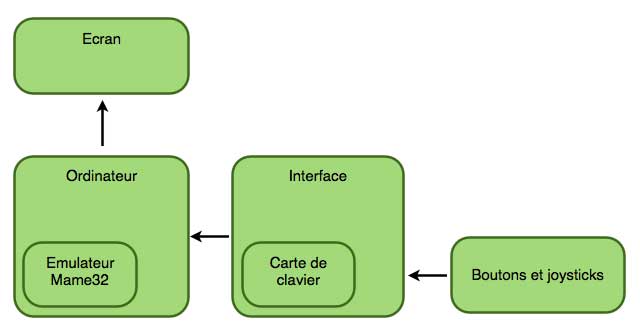

Comme dit précédement, le gros du travail consiste à réaliser "l'interface entre le logiciel et le panel de bouton, vous avez le choix (on a toujours le choix ...).

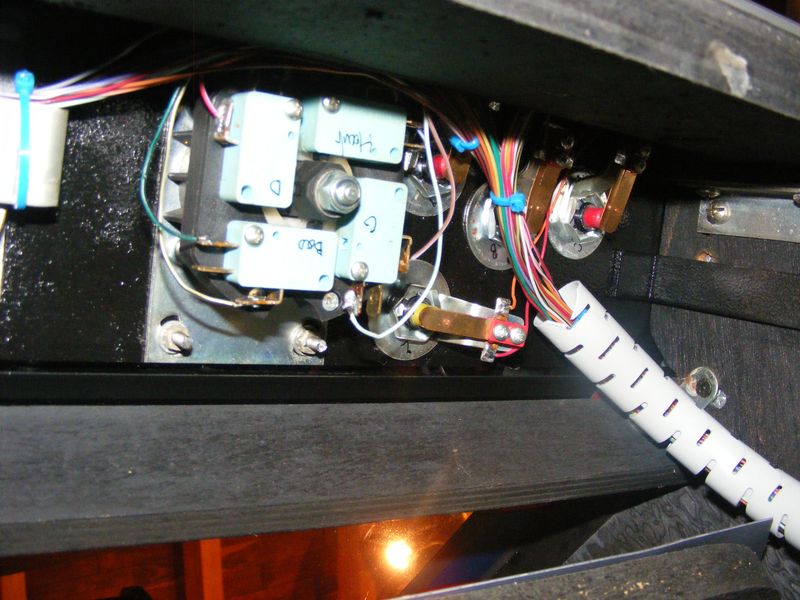

Mais la base reste la même, un clavier désocé à son tour pour venir câbler les boutons et capteurs des joysticks.
Le choix et donc le suivant, soit vous soudez le câbles directement sur la carte ce qui risque d'être difficile en fin de câblage par le manque de place je pense. Soit comme moi, vous passez par une carte que vous faites, sur laquelle vous soudez la carte du clavier et le câblage des boutons. Avant tout ceci, il faut installer le logiciel sur l'ordinateur et paramêtrer le logiciel pour savoir quelles touches vous allez utiliser. On note tout cela dans un tableau, et on repère les touches sur la carte. C'est là où il faut pas se tromper, c'est pas forcement difficile mais c'est assez long.

Après avoir démonté le clavier, on trouve la carte ainsi que les 2 transparants qui permettrent de relier les touches à la carte. Sur un coté de la carte se trouve les pattes de connection aux transparents, numérotez les pour les repérer plus facilement.
Chaque touche et connectée à 2 pattes de connection, il reste plus qu'a trouver lesquelles pour chaque touche que vous utilisé. Pour cela il suffit de suivre les pistes. Bonne chance ...
Avec un multimètre en mode "bip" c'est beaucoup plus rapide ... enfin chacun sa technique ...

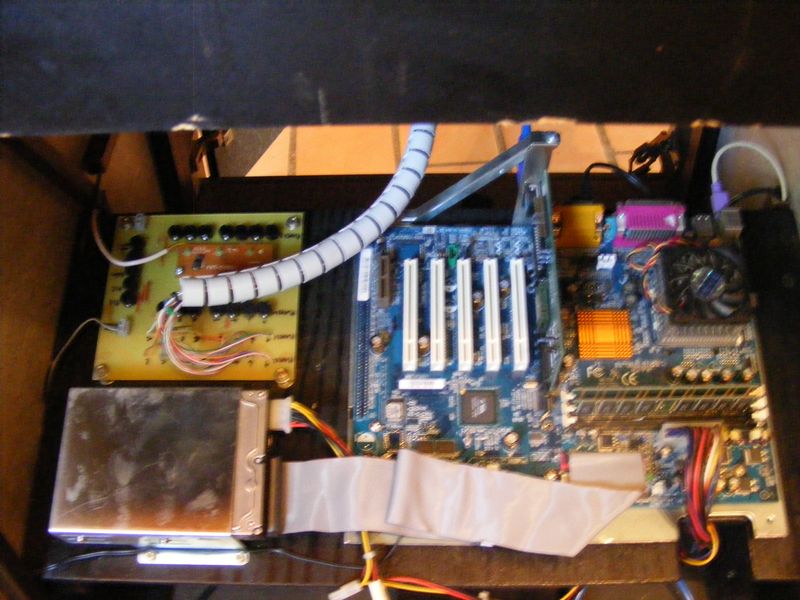

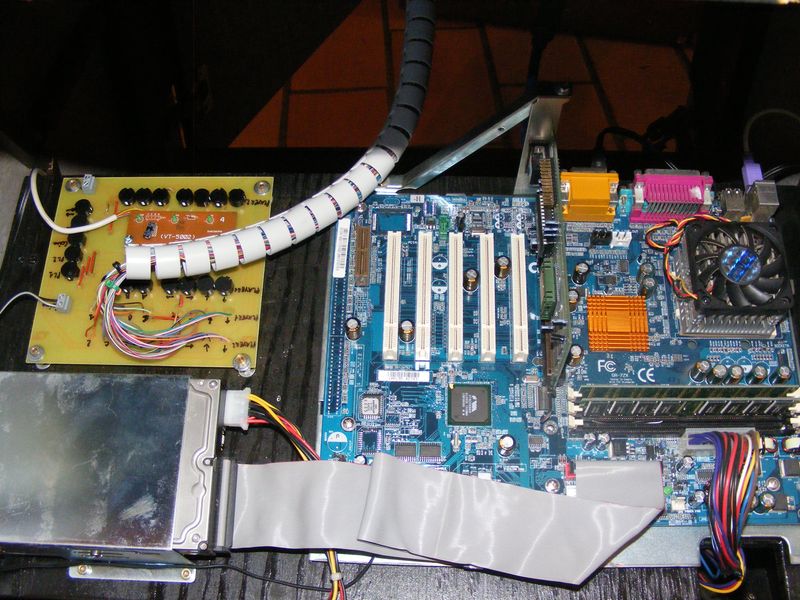

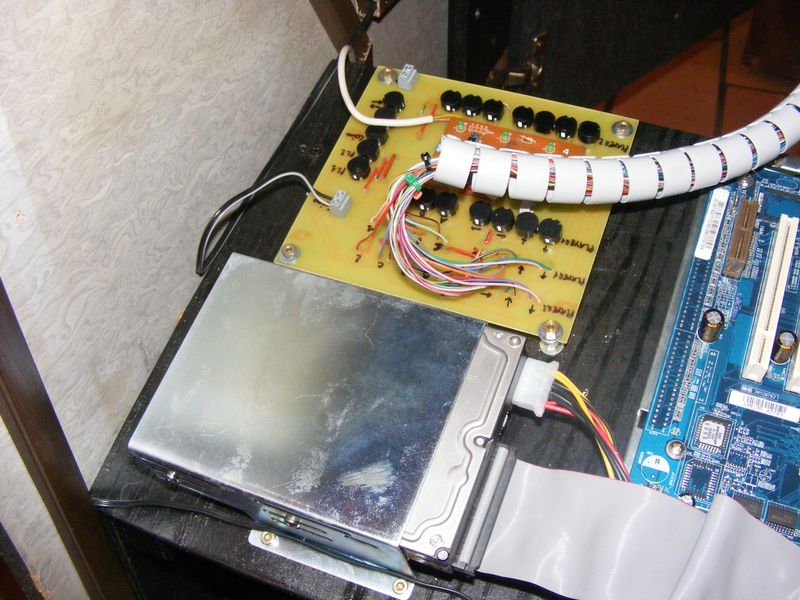

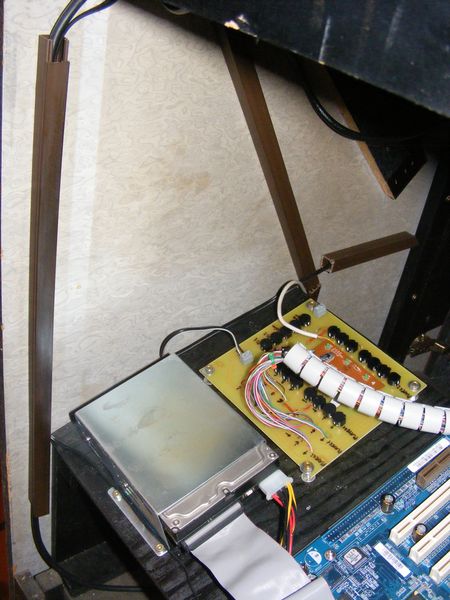

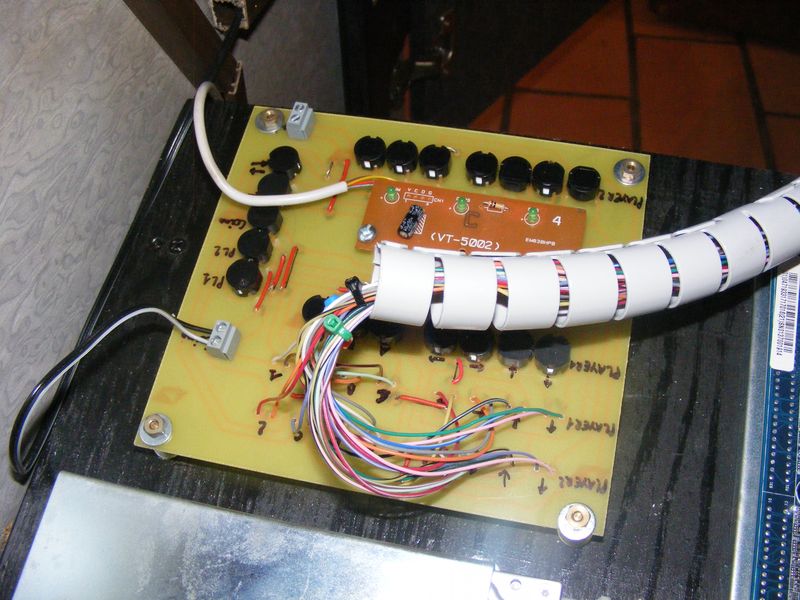

A partir de là, soit vous soudez vos boutons une fois remonté sur le panel directement sur la carte ou comme moi vous passez par une carte "interface" ... où en plus j'ai rajouté les boutons directement sur la carte pour les tests, mais aussi pour rajouter les boutons qui ne sont pas sur le panel comme : Entrée, et le bouton de paramétrage des jeux et de l'émulateur.
Par contre j'ai pas pensé à doublé la connectique du clavier (les 5 fils de la cartes clavier) pour venir connecter un autre clavier directement ... chose à méditer ...

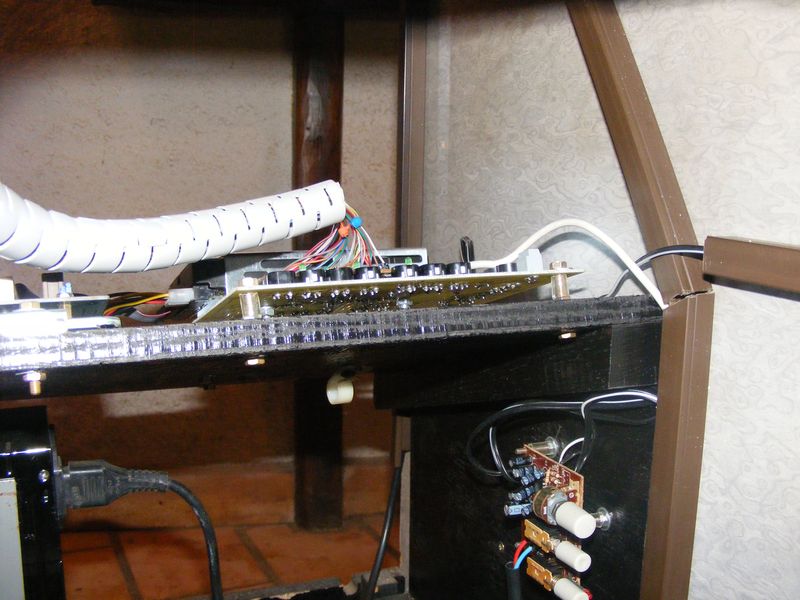

Il reste plus qu'a câbler tout le monde ... j'ai fait avec un câble de vieille imprimente (au moins 25 fils dans le câble) que j'ai dénudé. et pour fignoler le travail, tout le monde dans une gaine en spirale (qui normalement sert à ranger les fils d'ordinateurs sur un bureau).

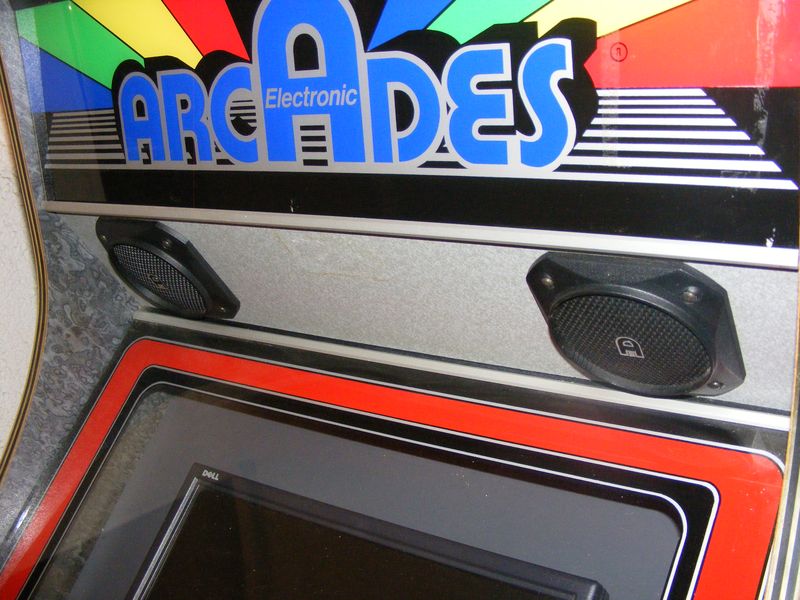

Le plus dur étant fait, il faut câbler les hauts parleurs à la carte son, facile !

Pour le passage des câbles, ma borne était déja équipé de goulotte j'ai juste eu à les récupérer et à les adapter aux nouveaux passage des câbles.

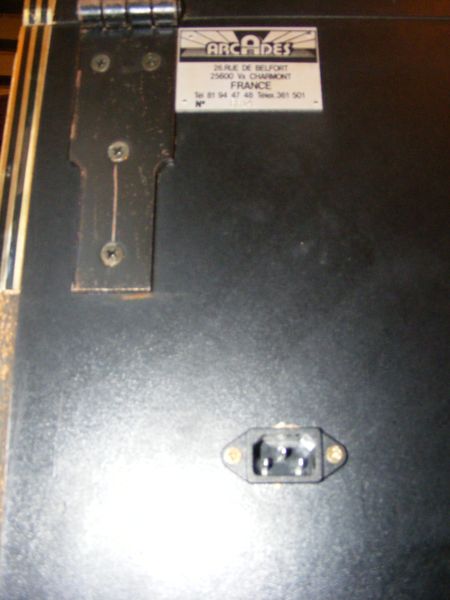

Côté alimentation, pour faire simple, j'ai juste mis une prise électrique type américaine (récupéré sur une vieille alim d'ordi) sur laquelle j'ai souder les fils d'alimentation de l'ordi et de l'écran. En intercalent bien évidement un interrupteur général au même endroit que l'original : en haut à droite.

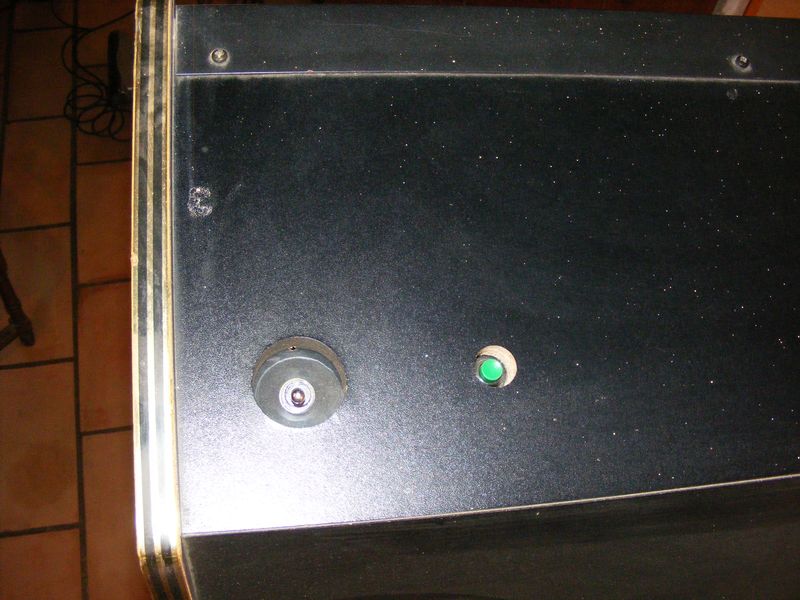

Pour le bouton 'ON' de l'ordi j'ai juste perçé un trou à coté du bouton général et mis un bouton pousoir.

Pour "déconner" j'ai mis un capteur sur l'ancien moneyeur qui me permet de rajouter des crédits (Coins : touche 3 du clavier, voir tableau) câblé sur ma carte interface.

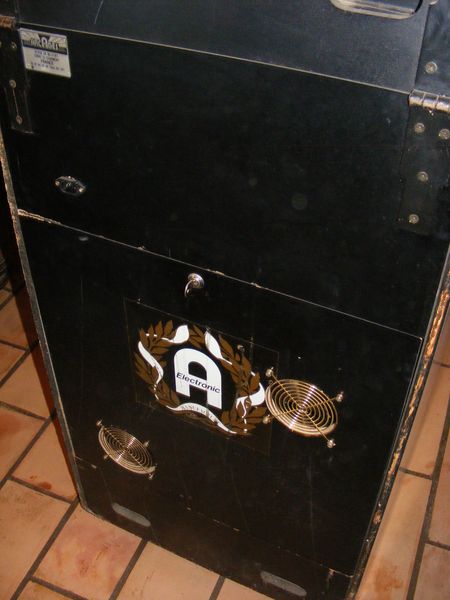

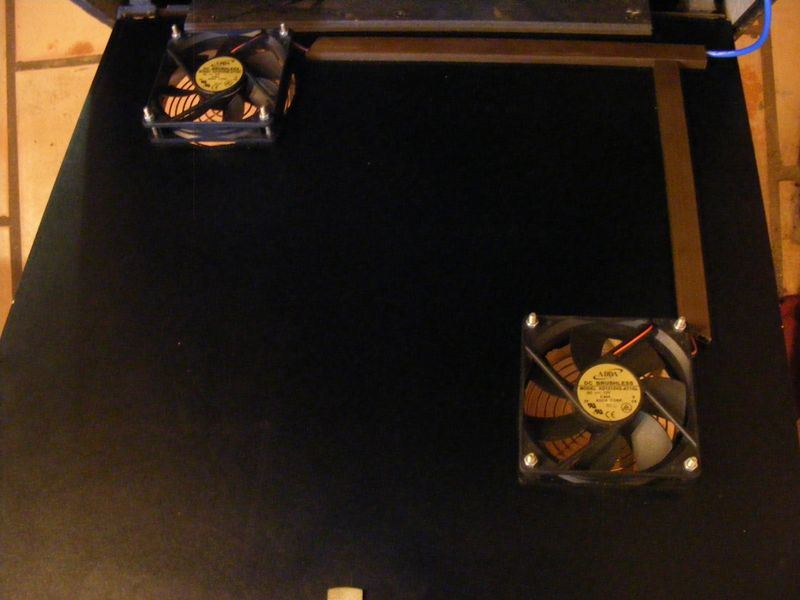

Histoire de refroidir tout le monde, j'ai rajouté 2 gros ventillateurs de diamètre 12cm avec leurs grilles. Un qui ventille, un qui aspire : un qui fait rentrer l'air froid, et l'autre qui fait sortir l'air chaut.
Un coup de scie sauteuse sur le panneau arrière, 2 goullotes, 4 soudures, et une prise câblée sur le 5v (fil noir et jaune de l'alim de l'ordi) et non sur le 12v (noir et rouge) qui permet d'adoussir le bruit des ventillateurs, qui font du coup aucun bruit.
Touche finale pour ma part.

Phase la plus simple et rapide une fois que l'on à compris comment fonctionné l'émulateur.
Personnellement, j'avais fait tout les installations avant l'insertion du PC dans la borne.

Je vous insite fortement à aller voir le site "Après le taf . com" afin de voir les informations supplémentaires au niveau informatique, tout est trés bien expliqué.

Autre site qui explique simplement le principe de l'émulateur : arcadehits.net

Quelques remarques cependants :

Rajouter un jeu :

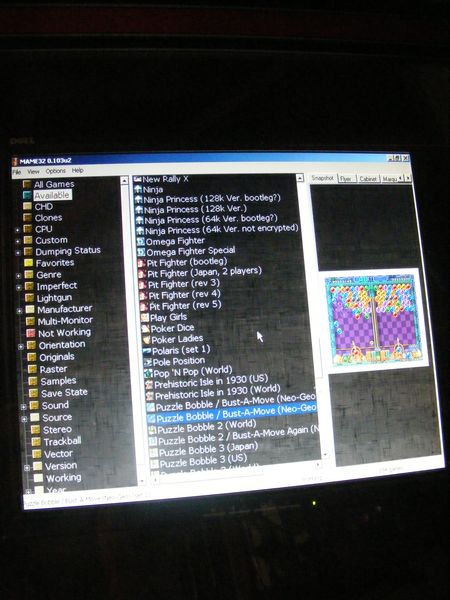

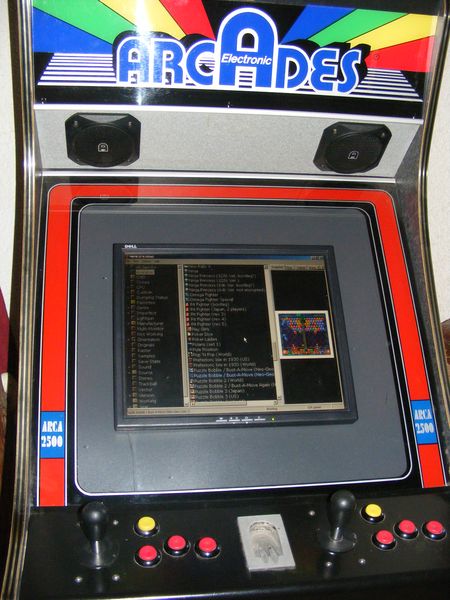

Une fois téléchargé et l'émulateur installé, reste plus qu'a rajouter les jeux. J'ai passé un léger moment avant de comprendre. Une fois le jeux téléchargé, il faut le déplacer dans le dossier ROMS directement sans le décompresser ! Puis lancer MAME32 et actualiser la liste des jeux : touche F5. Ainsi votre jeu apparait dans la liste :

Pour allez plus loin, et histoire de ne jamais toucher à la souris qui se trouve dans la borne, j'ai réalisé quelques paramètre sur le PC, notament l'ouverture et la fermeture de Windobe (désolé, fan inconditionnel du mac !).

Pour la fermeture : Paramètre > sdkljdflksf > sdfjsdfj > ...
Cela permet d'éteindre correctement l'ordinateur en appuyant longtemps sur l'interrupteur d'allumage.

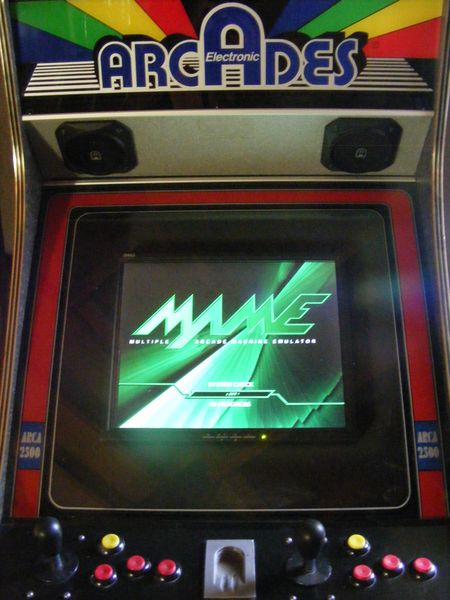

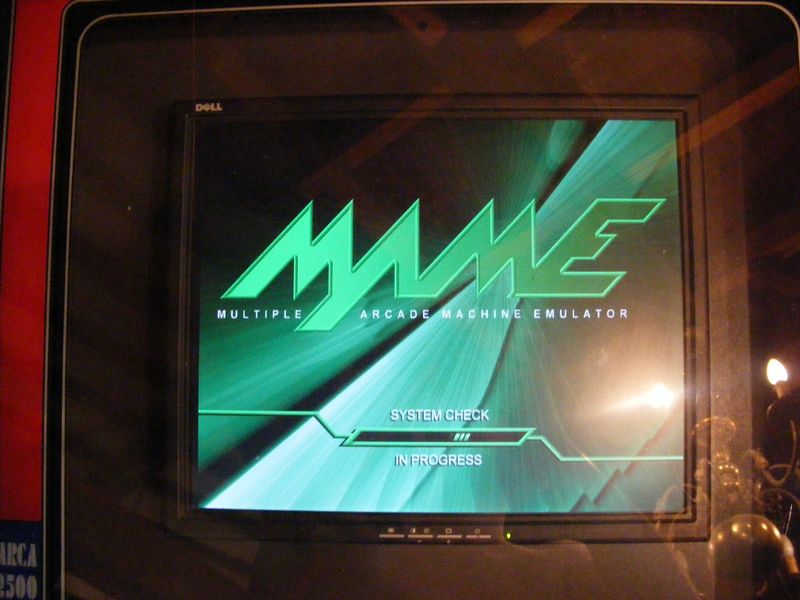

Pour l'ouverture, j'ai installé se petit logiciel qui permet d'afficher un logo MAME au démarrage au lieu du logo Windows XP. Attention le logiciel fonctionne uniquement sur Windows XP !

Un dernier paramètre qui consite à lancer l'émulateur directement lors du démarage du Pc ...
Un fond d'écran histoire de ...

Normalement, avec ces paramètres, inutile d'ouvrir la borne ! On allume, on joue !
Le joystick joueur 1, fait office de souris.

Le boulot ma pris environs 2 week-end (3 jours exactement) sans compter la partie informatique et le temps de téléchargement, attention j'avais tous les outils et tout le matériel !
Chaque week-end je me télécharge de nouveaux jeux que je rajoute par l'intermédiaire d'une clé USB, un F5 derrière pour actualiser la liste des jeux ... le seul soucis c'est qu'il faut assez souvent reparamétrer les boutons pour certains jeux.

Coté sous, le calcul est simple : environs 200€
Borne 130€, Ecran : 60€, Plastique : 2€, Pc / fils / et tout le reste : récup.

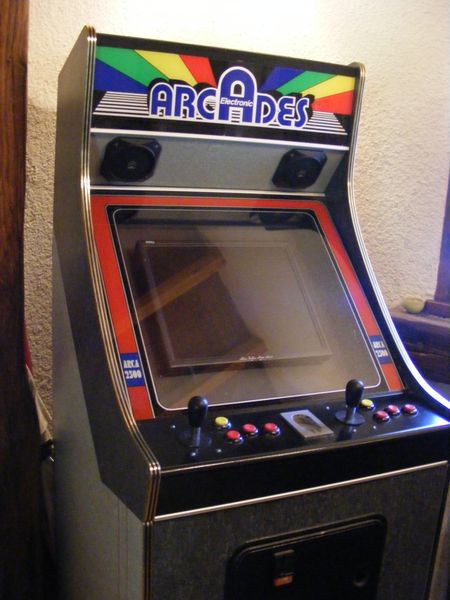

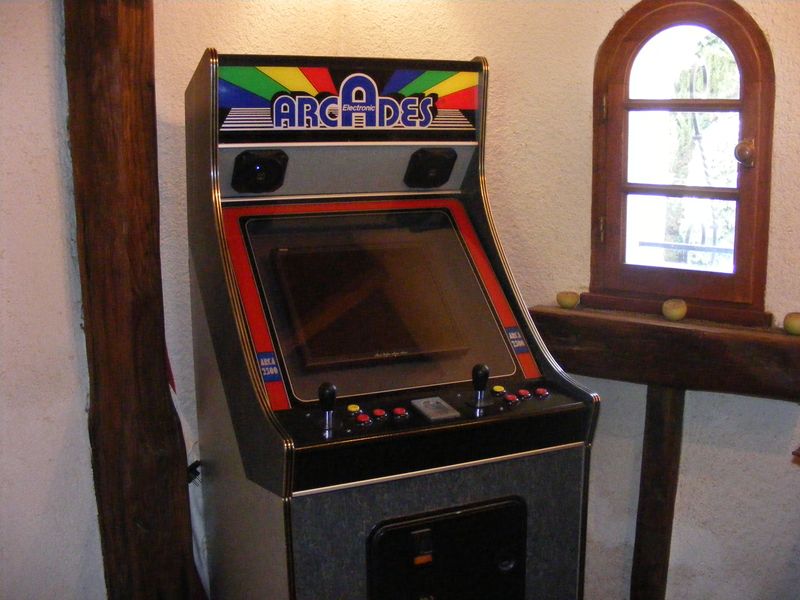

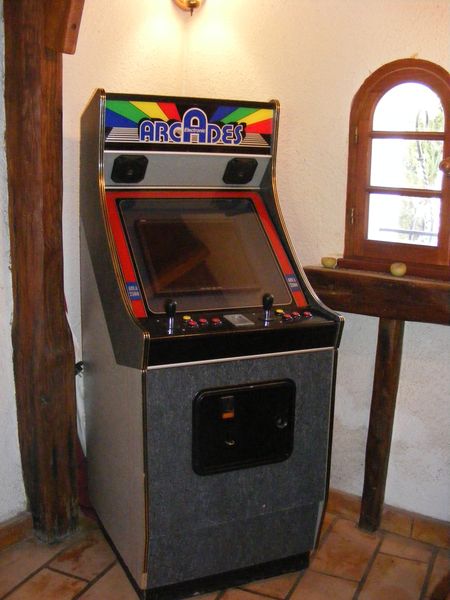

Il parait que la borne arcade n'est pas à mettre dans un salon, moi j'adore ça, ce côté rétro !
Alors non, elle ne finira pas au garage !
